破解旧机顶盒，随手挖漏洞

本文阅读量次
·4 mins·
硬件 安卓 机顶盒 漏洞挖掘
udcode
Author
udcode
程序员A-DU
Table of Contents

破解旧机顶盒，随手挖漏洞
#

1. 机顶盒信息
#

家里换了宽带，闲置了一个IPTV的安卓机顶盒。
淘宝全新的 8+64G 30块，这个 1+8G 估计10块钱都卖不上？！

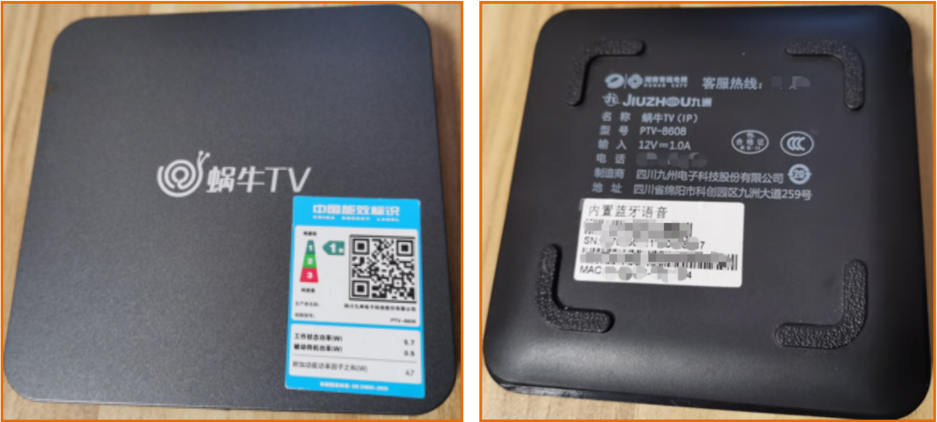

1.1 机顶盒的硬件信息
#

  • 生产厂家：九州电子
  • 产品名称：PTV-8608 4K超高清IP机顶盒
  • 产品概述：采用国科微GK6323主芯片，该芯片集成四核64位Cortex A53处理器及四核高性能3D GPU；支持4KP60 HDR解码，支持HDMI 2.0 ，支持1个FE内置PHY，支持1路USB，支持1路AV等。

1.2 技术规格
#

  • 国科微GK6323V100A主芯片。
  • 芯片集成四核64位Cortex A53处理器及四核高性能3D GPU。
  • 支持Android4.4智能操作系统。
  • 支持DLNA和Miracast多屏互动相关协议。
  • 内置2.4G WiFi软路由，支持IEEE 802.11 b/g/n。
  • 支持全4K功能。
  • 支持HDR解码。
  • 支持4KP60，支持各种主流音视频格式，支持4KP60,超高清音视频解码播放。
  • USB2.0接口，支持移动硬盘，鼠标和键盘。
  • 支持Android4.4智能操作系统。
  • 支持全4K业务部署，满足视频通信、卡拉OK、云游戏、多屏互动等增值业务需求。
  • 支持H.265视频编码。
  • 支持HDMI2.0。
  • 内置标准蓝牙模块，支持蓝牙遥控器。

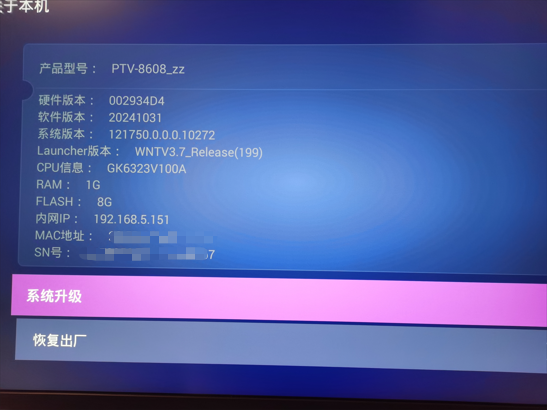

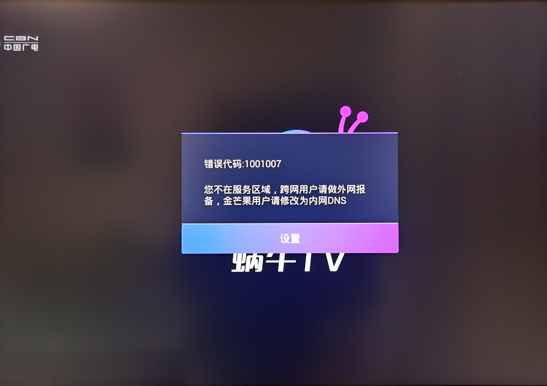

现在的情况是能正常开机进入桌面，但是帐号已经注销了，IPTV的业务用不了：

2. 获取系统控制权
#

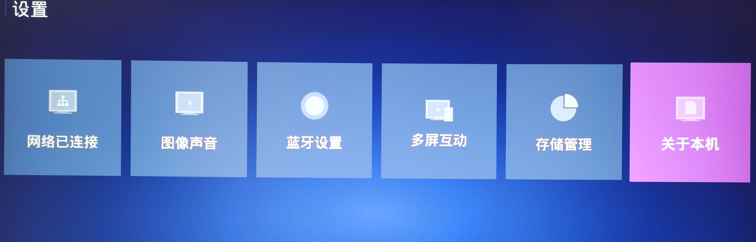

机顶盒的系统是深度定制的安卓系统，安卓原生的设置调不出来，默认给的设置能做的非常有限:

插上U盘没有显示，也不能自由的安装apk。

我们首先要做的就是获取系统控制权，包括但不限于：

  • adb调试
  • root shell
  • TTL调试
  • 其它

2.1 获取adb
#

信息收集：

  • 在网上找了一下，没有找到可以用的卡刷固件。
  • 一些唤出隐藏设置的后门，比如在遥控器上输入特定密码，或者连续按键，都没有效果。
  • 插上U盘，也不识别U盘里面的apk文件。

检索关键字GK6323V100A，全网只找到一篇帖子： https://dmm.ink/2024/12/01/apg0100gk6323v100a/

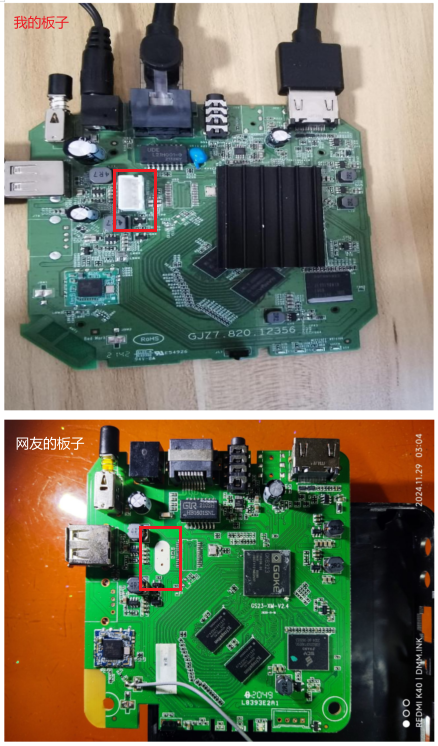

  • 帖子里面的主板跟我的主板型号相同，板子的细节有出入，可能产品出厂又做了调整。
  • 红框里面的TTL调试针脚，帖子的主板没有，我的主板上是全的。

TTL调试模块：

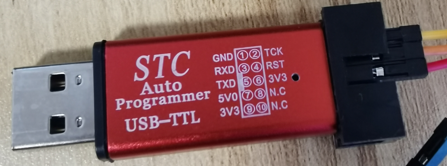

  • 下单了一个TTL转USB的模块，由于我的主板TTL针脚都在，电烙铁就下次再买。

AI辅助：

  • 我自号C/C++程序员，搞系统开发/安全开发，软件写得多，搞硬件还是第一次。
  • 全程用DeepSeek做信息检索。DeepSeek访问人太多了，服务经常报错。
  • 主观用下来的感受，DeepSeek的中文交互理解能力比chatGBT强一些。

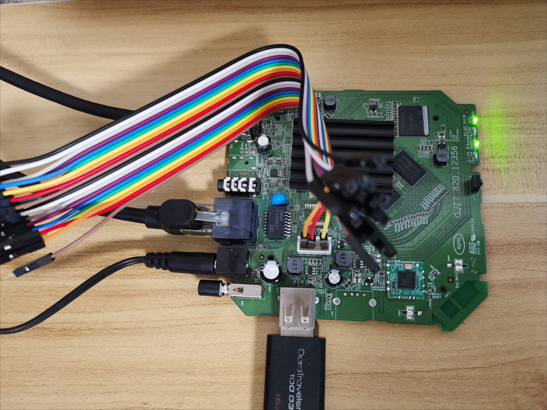

接入TTL串口调试：

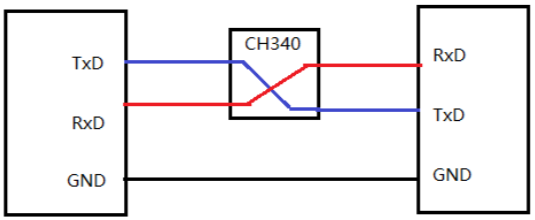

  • TTL调试中RX是接收数据，TX是发送数据，GND是共地，接入方法是交叉连接RX和TX线，即模块TX接主板的RX，模块RX接主板的TX，剩下的GND对接。

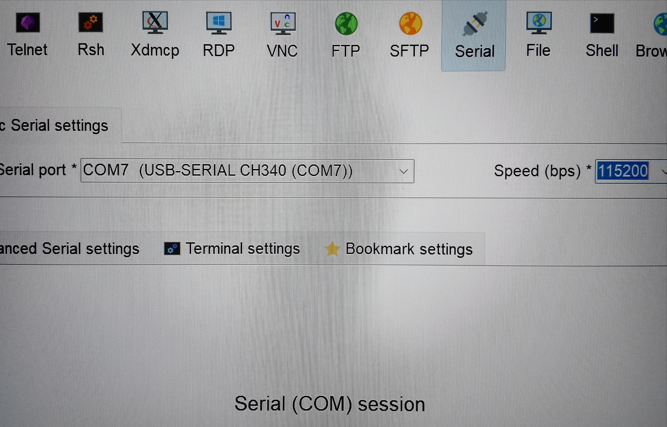

  • 我这里用的终端工具是MobaXterm，选择串口，设置波特率为115200。

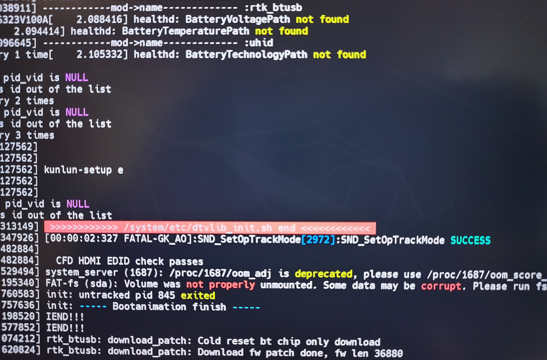

  • 加电开机直接跑码成功，获取的就是root shell。

开启adb调试端口： 直接在终端里面执行：adbd &

  • adbd：注意这里运行是adb服务，所以是adbd。后面的d表示是一个系统服务（daemon），属于linux系统下约定熟成的一个命名方式，比如sshd、ntpd。
  • &：表示后台运行。

执行后续的操作之前，先把系统目录重新挂载为可读可写（非常关键）：

adb mount -o remount,rw / adb mount -o remount,rw /system

备注：某些命令执行失败，可以先执行一下su。

2.2 adb操作
#

查看系统信息：

adb shell getprop
adb shell getprop ro.build.version.release

连接/查看/屏幕/日志/重启/shell：

# 连接到设备
adb connect ip:port

# 断开连接
adb disconnect ip:port

# 查看设备
adb device

# 截屏（保存到设备）
adb shell screencap /sdcard/screenshot.png

# 录屏（需 Android 4.4+）
adb shell screenrecord /sdcard/video.mp4

# 实时查看日志
adb logcat

# 过滤特定标签的日志（如 "ActivityManager"）
adb logcat -s ActivityManager

# 普通重启
adb reboot

# 进入 Bootloader 模式
adb reboot bootloader

# 进入 recovery 模式
adb reboot recovery

# 进入 adb shell
adb shell

文件上传/下载：

# 上传
adb push [本地文件路径] [设备目标路径]

# 下载
adb pull [设备文件路径] [电脑本地路径]

应用安装/卸载/禁用：

# 安装 APK
adb install app.apk

# 卸载应用（需包名，如 com.example.app）
adb uninstall com.example.app

# 列出已安装包名
adb shell pm list package

# 仅显示第三方应用（用户安装的APP）
adb shell pm list packages -3

# 仅显示系统应用
adb shell pm list packages -s

# 显示已启用的应用
adb shell pm list packages -e

# 显示被禁用的应用
adb shell pm list packages -d

# 显示包名及关联的APK路径
adb shell pm list packages -f

# 禁用用户应用
adb shell pm disable-user com.android.browser

# 禁用系统核心组件（谨慎操作）
adb shell pm disable com.google.android.gms/.update.SystemUpdateService

# 重新启用应用
adb shell pm enable <包名>

应用启动/停止： 通过包名启动主Activity，需要首先获取主Activity的名称：

# 手动启动一次应用，观察日志中的 Activity 名
adb logcat | grep "ActivityTaskManager: START"

# 使用 dumpsys 查看已安装包信息
adb shell dumpsys package <包名> | grep "MAIN"

启动应用：

# 示例：启动微信
adb shell am start -n com.tencent.mm/.ui.LauncherUI

强制停止应用：

adb shell am force-stop <包名>

终止进程（需谨慎），可能需要 root 权限：

adb shell am kill <包名>

运行桌面启动器：

adb shell am start -a android.intent.action.MAIN -c android.intent.category.HOME

2.3 添加sshserver
#

  • 成功获取root shell，单纯启动adb服务还不够，还要再添加一个sshserver。
  • 这里机顶盒的CPU架构是ARMv7，用C/C++搭一个交叉编译环境太费时间了，这里选择用Golang。
  • Golang的sshserver开源项目就用这个：reverse-ssh

项目直接用会有bug，需要针对安卓平台修改一下：

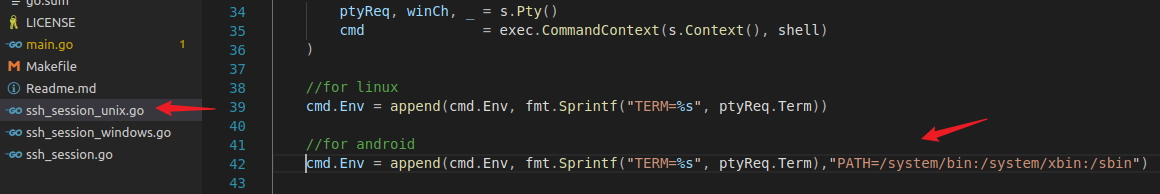

  • 安卓的环境变量跟其它linux发行版不太一样，这里需要添加一个环境，指向命令的路径：

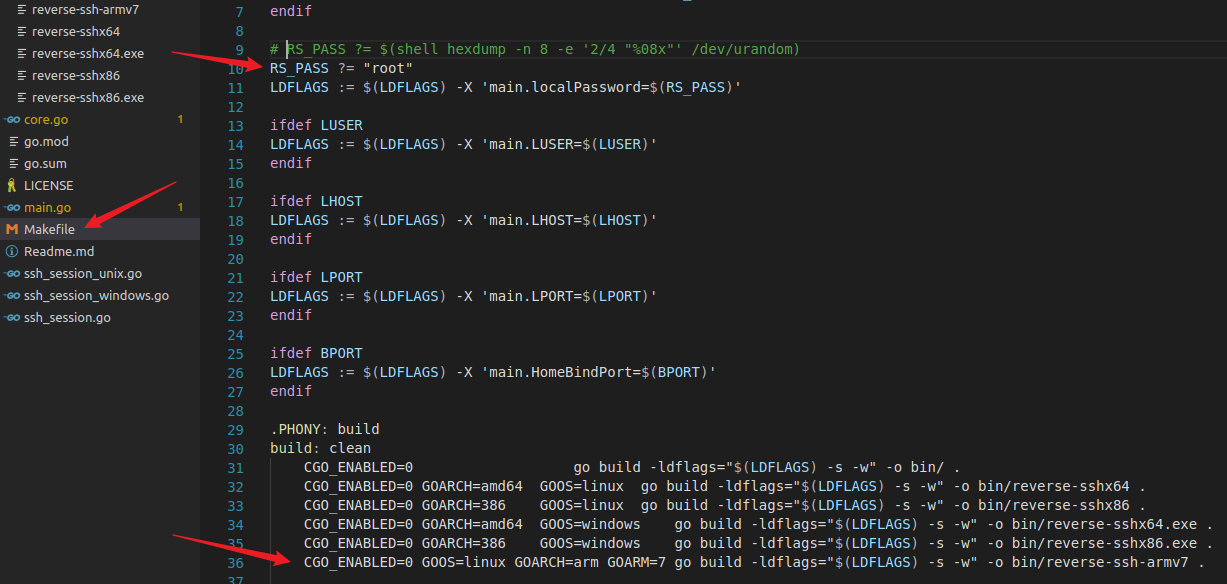

  • Makefile文件修改一下，一个是ssh连接密码，它这里原本是动态随机的，这里写死为root；另外一个是交叉编译命令，添加一条编译ARMv7架构的命令。

利用adb上传编译后的文件到/system/bin/目录，chmod赋予执行权限：


运行sshserver，-s指定shell的路径，&后台运行：

reverse-ssh-armv7 -s /system/bin/sh &

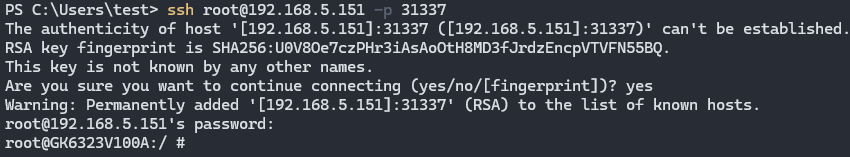

ssh客户端登录，默认端口是31337，密码是root：


2.4 添加开机启动
#

  • 上面所有配置开机之后都会重置，需要添加开机启动。

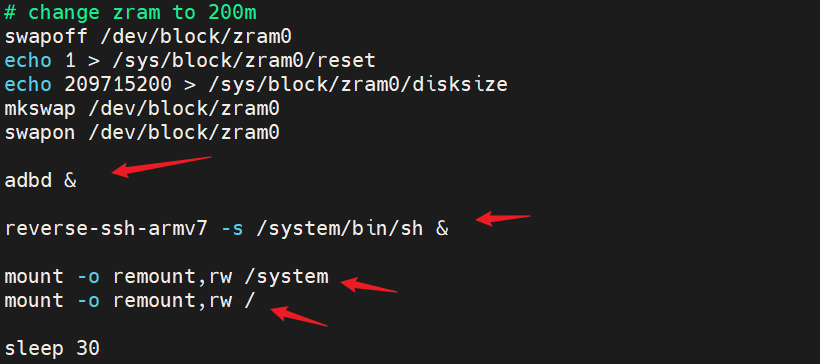

  • 可以修改的点：/system/bin/init.kunlun.sh，添加三条开机启动命令：
    • 启动adbd
    • 启动sshserver
    • 重新挂载系统目录
  • 系统bin目录没有vi命令，busybox有vi参数，执行busybox vi /system/bin/init.kunlun.sh修改文件：

3. 系统改造
#

经过上面的步骤，至此我们已经完全拥有了系统的控制权。

改造目标：

  • 使用dd命令备份系统
  • 更换系统启动器（Launcher）
  • 精简系统组件，禁用系统更新，删除一些不需要的应用
  • 机器是有wifi模块，系统只开放了无线热点共享，没有主动连接的功能。尝试修复一下
  • 机顶盒作为瘦终端串流游戏主机

3.1 备份系统
#

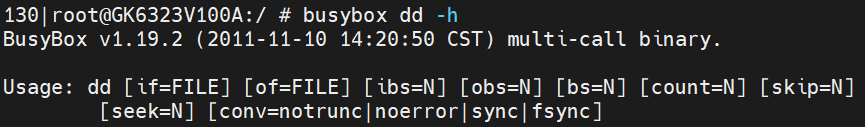

开搞之前先把系统备份一下，这篇帖子 https://dmm.ink/2024/12/01/apg0100gk6323v100a/ 说没找到dd命令，实际上dd命令是有的，由busybox实现：

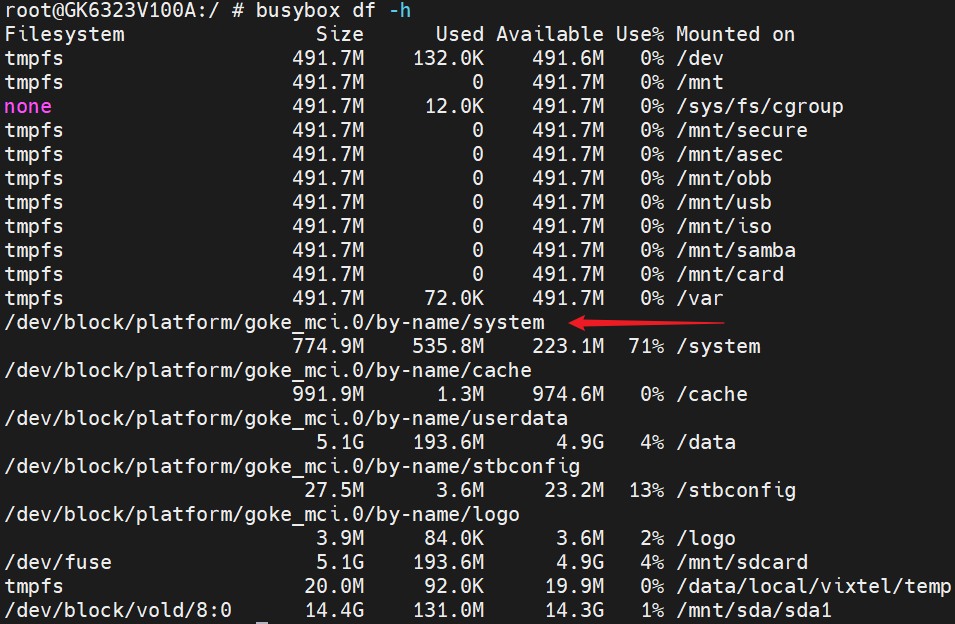

查看存储信息：

busybox df -h
cat /proc/partitions  # 安卓设备查看块设备（如 /dev/block/mmcblk0）


常见分区参考：

分区名 路径示例 作用
boot /dev/block/mmcblk0p5 内核和初始化程序
system /dev/block/mmcblk0p16 系统主文件
vendor /dev/block/mmcblk0p17 厂商驱动和配置
recovery /dev/block/mmcblk0p6 恢复模式分区
userdata /dev/block/mmcblk0p20 用户数据（可选择性备份）

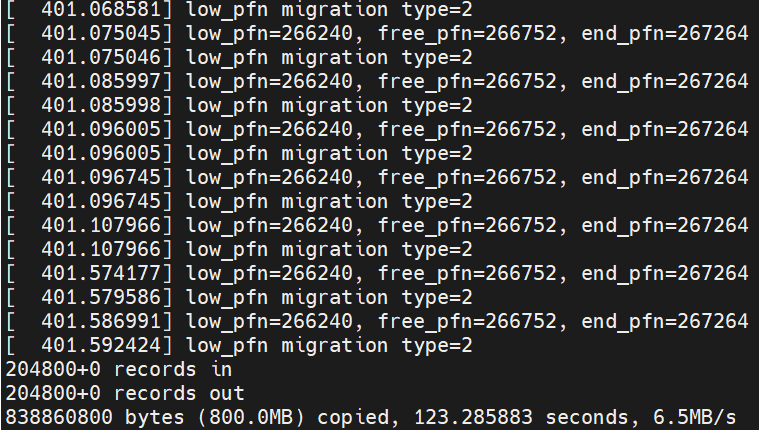

dd备份系统分区：

busybox dd if=/dev/block/platform/goke_mci.0/by-name/system of=/mnt/sda/sda1/system.img bs=4096

  • if: 输入文件（分区路径）。
  • of: 输出文件（备份路径）。
  • bs: 块大小（可选，默认 512 字节）。


dd还原操作：

busybox dd if=/mnt/sda/sda1/system.img of=/dev/block/platform/goke_mci.0/by-name/system


3.2 更换系统桌面
#

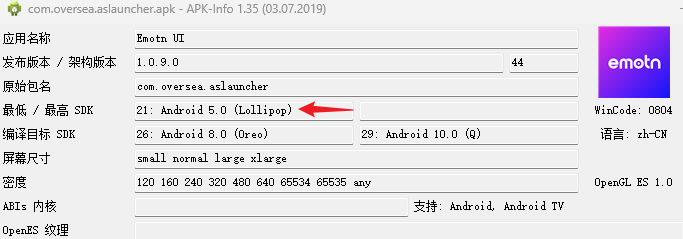

原本想装Emotn UI启动器，Emotn UI最低需要安卓5.0，机顶盒系统版本是安卓4.4.2，这里装不上：

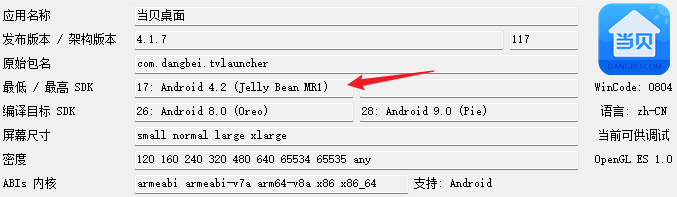

支持安卓4.4.2的Emotn UI旧版本安装包没有找到，我们换一下安装当贝桌面：


设置桌面启动器，在弹出来的选择框里设置始终以当贝桌面运行：

adb shell am start -a android.intent.action.MAIN -c android.intent.category.HOME

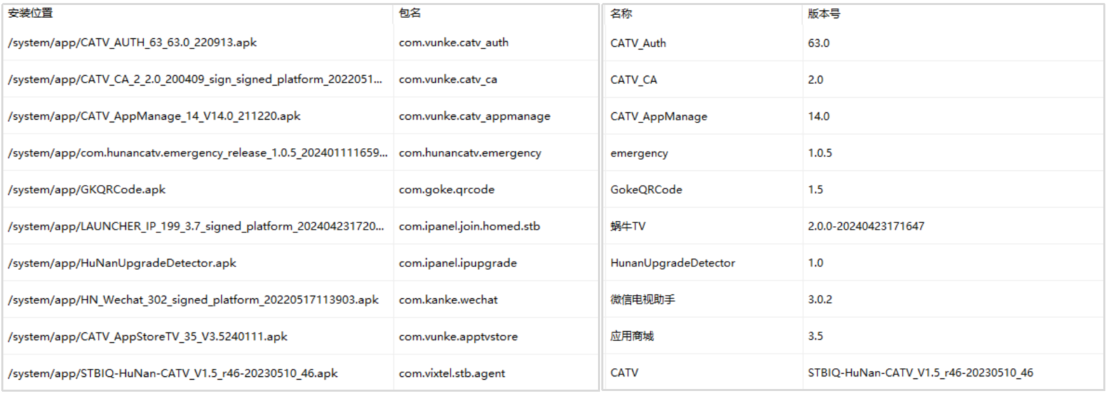

3.3 精简系统服务，冻结应用
#

  • 冻结CATV_Auth默认桌面，当贝桌面就不需要切换了
  • 精简其它系统应用：系统更新、其它杂项

3.4 设置桌面开机自启动
#

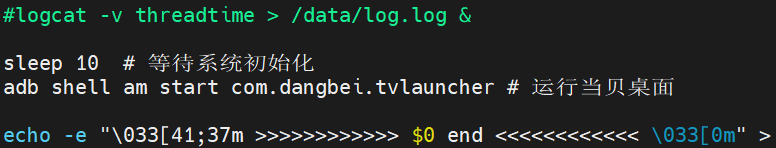

设置开机启动当贝桌面，在/system/etc/dtvlib_init.sh的最后添加两条命令：

sleep 10  # 等待系统初始化
adb shell am start com.dangbei.tvlauncher # 运行当贝桌面

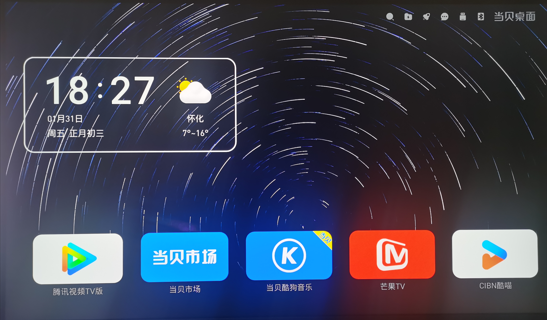

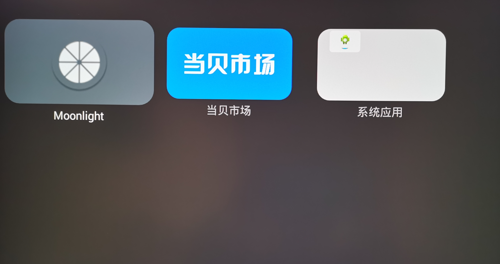

完成的效果：
天气插件识别的地点有误，就不打码了，我在湖南但是并不在怀化：


3.5 解决wifi连接问题
#

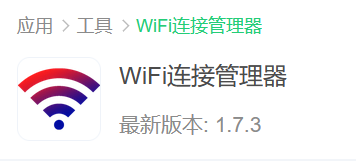

重新安装一个WiFi连接管理器


4. 机顶盒作为瘦终端串流游戏主机
#

机顶盒设计的初衷就是用来进行直播串流的，原本是从直播服务器拉取视频流，现在是从本地局域网的游戏主机拉取视频流，作为瘦终端运行串流程序正当其用。

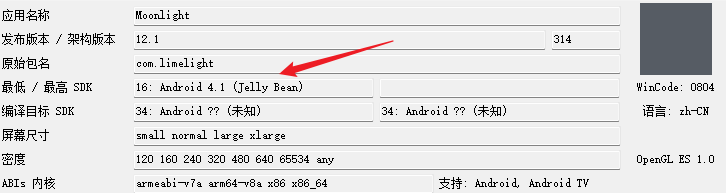

我这里用的串流工具是Moonlight，最低支持安卓4.1，机顶盒是安卓4.4，完全适用：


4.1 外设支持
#

作为瘦终端需要插外设，比如键盘、鼠标、手柄等等。

查看已连接的输入设备列表：

cat /proc/bus/input/devices

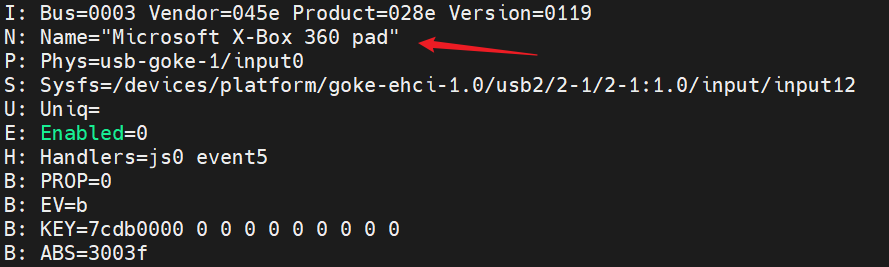

北通的手柄正常：

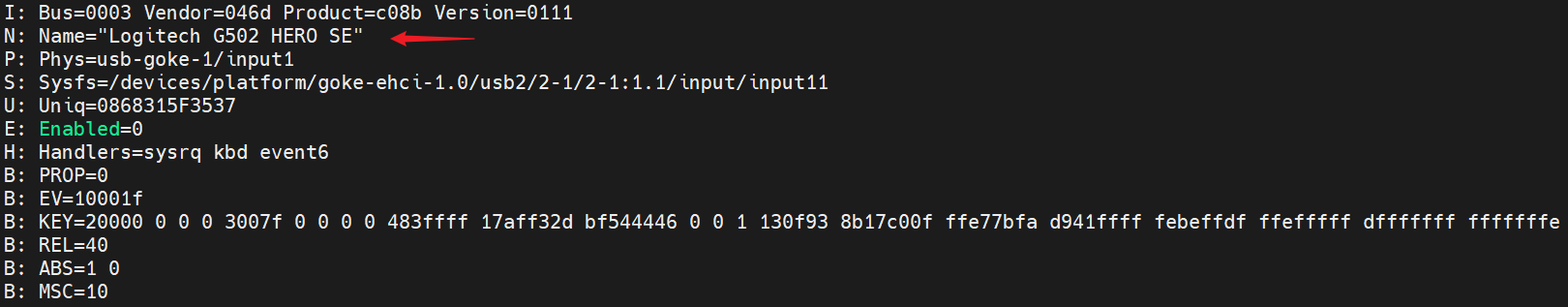

罗技的鼠标正常：

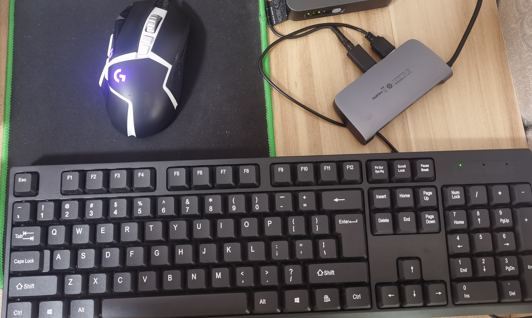

绿联拓展坞正常使用，普通的薄膜键盘正常：


备注：拓展坞即便接上辅助供电，机械键盘接上用不了。

4.2 游戏实测
#

在机顶盒安装Moonlight：

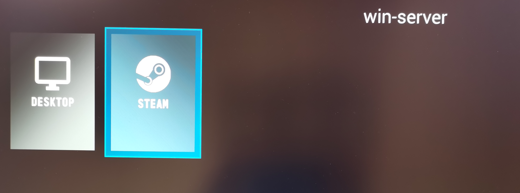

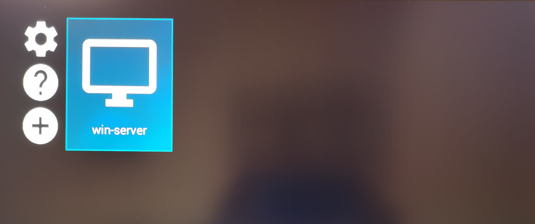

发现局域网的串流主机：


steam启动：

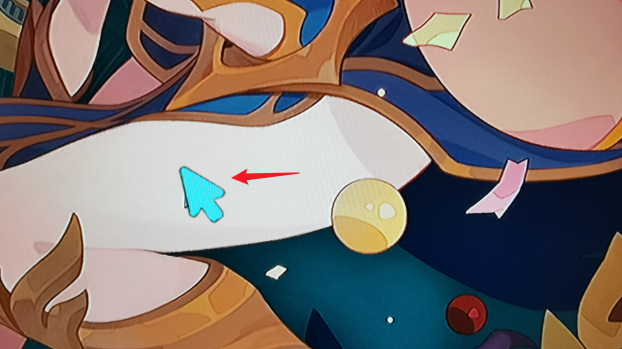

插上鼠标以后，鼠标指针变成这种大指针：

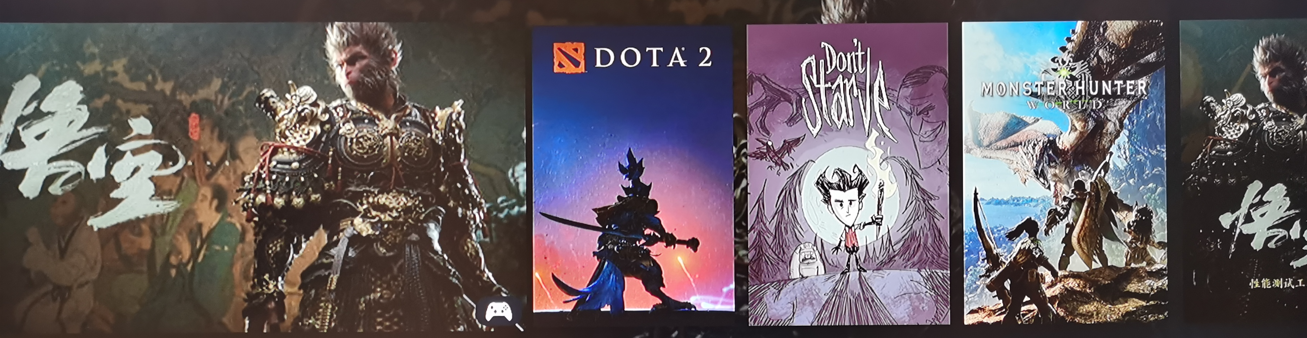

魂like/密药猎人/除客刀，怪猎肝不动了，dota排位好久不玩了，现在偶尔玩点战棋类的地图，比如自走棋：

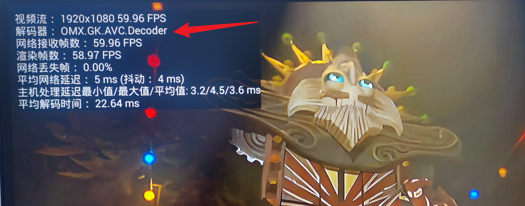

平常用笔记本玩游戏，看的是小屏幕。在客厅的电视上串流，游戏体验又不一样了。 1080p 60帧的串流效果：


5. 网络安全/逆向分析
#

回归主线，搞点网络安全相关的东西。

5.1 获取恢复出厂设置密码
#

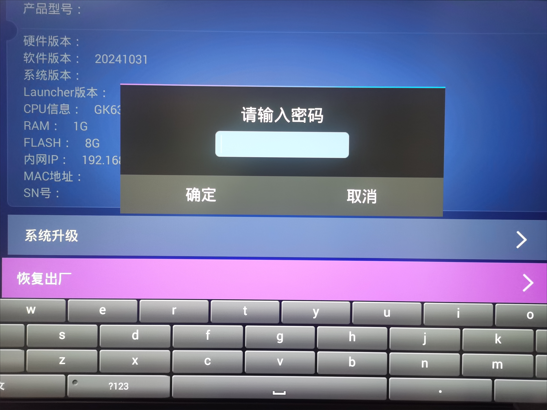

系统设置里面可以恢复出厂设置，密码在网上没有搜索到：

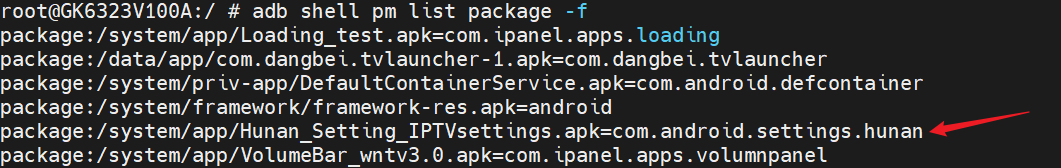

把文件/system/app/Hunan_Setting_IPTVsettings.apk提取出来：

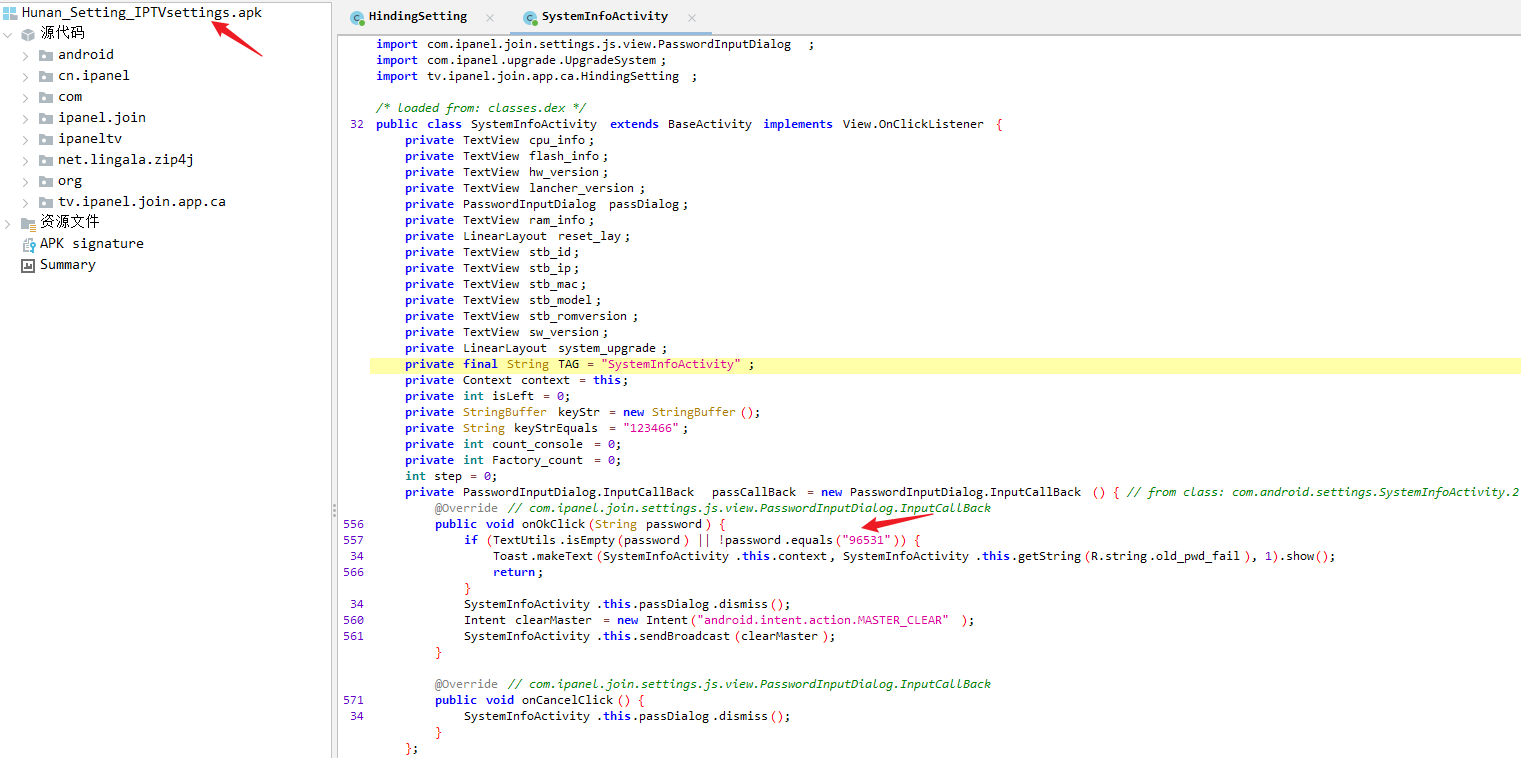

jadx-gui解包，关键字定位，恢复出厂设置密码：96531


5.2 调出隐藏设置界面
#

这种机顶盒设备好像都有隐藏设置界面，通过特定的按键顺序唤出。

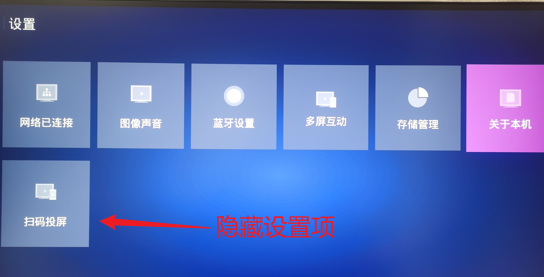

在系统设置界面显示隐藏界面

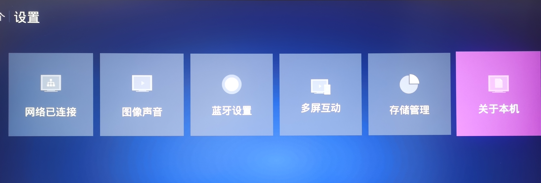

原本系统设置：


显示隐藏界面的按键顺序：上 → 下 → 左 → 右 → 音量下 → 音量下：


相关代码如下：

@Override // android.app.Activity, android.view.KeyEvent.Callback
    public boolean onKeyDown(int keyCode, KeyEvent keyEvent) {
        Log.d("SystemInfoActivity", "keyCode == " + keyCode + "--count_console==" + this.count_console + "keyStr==" + ((Object) this.keyStr) + "Factory_count=" + this.Factory_count);
        if (keyCode == 19) {
            this.keyStr.setLength(0);
            this.keyStr.append("1");
        }
        if (keyCode == 20) {
            this.keyStr.append("2");
        }
        if (keyCode == 21) {
            this.keyStr.append(SettingsData.NETWORKTYPE_STATIC);
            if (this.count_console == 4 || this.count_console == 5) {
                this.count_console++;
                if (this.count_console == 6) {
                    startconsole();
                    this.count_console = 0;
                }
            } else {
                this.count_console = 0;
            }
        }
        if (keyCode == 22) {
            this.keyStr.append(SettingsData.NETWORKTYPE_DOUBLESTACK);
            if (this.count_console == 2 || this.count_console == 3) {
                this.count_console++;
            } else {
                this.count_console = 0;
            }
        }
        if (keyCode == 24) {
            this.keyStr.append("5");
            if (this.count_console == 1) {
                this.count_console++;
            } else {
                this.count_console = 0;
            }
        }
        if (keyCode == 25) {
            Log.v("SystemInfoActivity", "keyStr.toString()=" + this.keyStr.toString());
            this.keyStr.append("6");
            if (this.keyStr.toString().equals(this.keyStrEquals)) {
                Intent i = new Intent(this, HindingSetting.class);
                startActivity(i);
                this.keyStr.setLength(0);
            }
            if (this.count_console == 0) {
                this.count_console++;
            } else {
                this.count_console = 0;
            }
        }
        if (keyCode == 16) {
            if (this.Factory_count == 0) {
                this.Factory_count++;
            } else {
                this.Factory_count = 0;
            }
        } else if (keyCode == 13) {
            if (this.Factory_count == 1) {
                this.Factory_count++;
            } else {
                this.Factory_count = 0;
            }
        } else if (keyCode == 12) {
            if (this.Factory_count == 2) {
                this.Factory_count++;
            } else {
                this.Factory_count = 0;
            }
        } else if (keyCode == 10) {
            if (this.Factory_count == 3) {
                this.Factory_count++;
            } else {
                this.Factory_count = 0;
            }
        } else if (keyCode == 8) {
            if (this.Factory_count == 4) {
                this.Factory_count = 0;
            } else {
                this.Factory_count = 0;
            }
        } else {
            this.Factory_count = 0;
        }
        return super.onKeyDown(keyCode, keyEvent);
    }

5.3 再随手挖一个命令注入漏洞
#

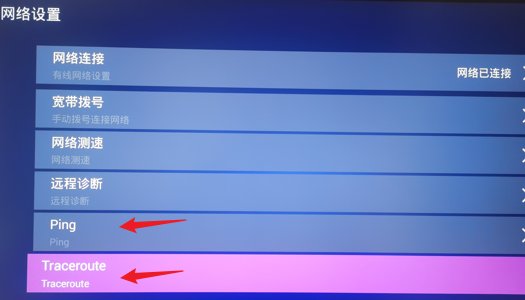

漏洞挖掘的突破口一般是找用户输入点，这个设备有两个用户输入点：

  • Ping
  • Traceroute

命令注入生效的只有一个，就是Ping。

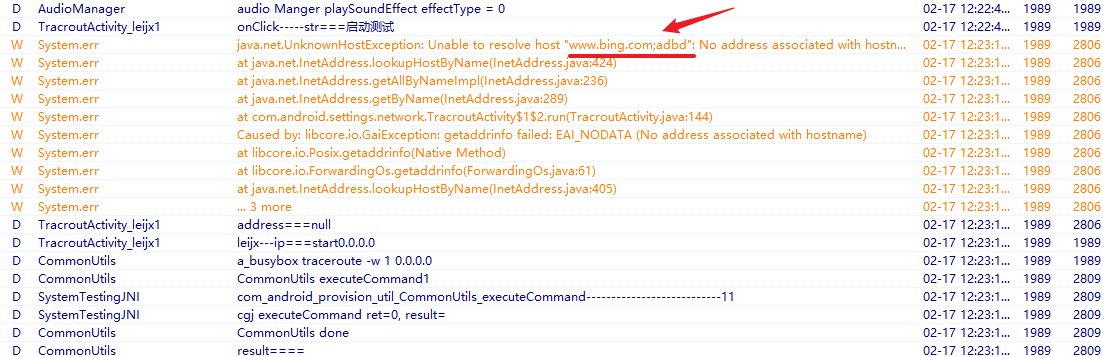

Traceroute会把输入的域名先解析成ip地址，所以Traceroute这里注入不了。

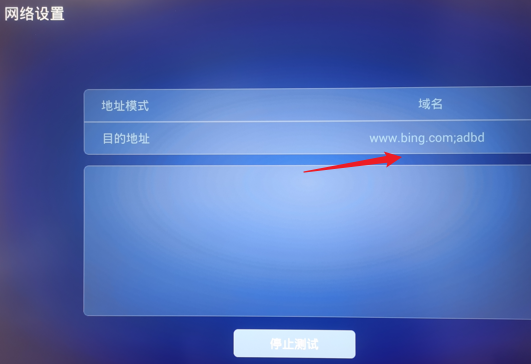

Ping功能命令注入的poc非常简单，就一条命令：


执行效果：


命令注入调用栈：

接收输入（Java层）-> 拼接字符串pingHost_start（Java层）-> 调用executeCommand1（Java层）-> 调用executeCommand（C/C++层）-> 发送到系统服务RootShellServer执行命令

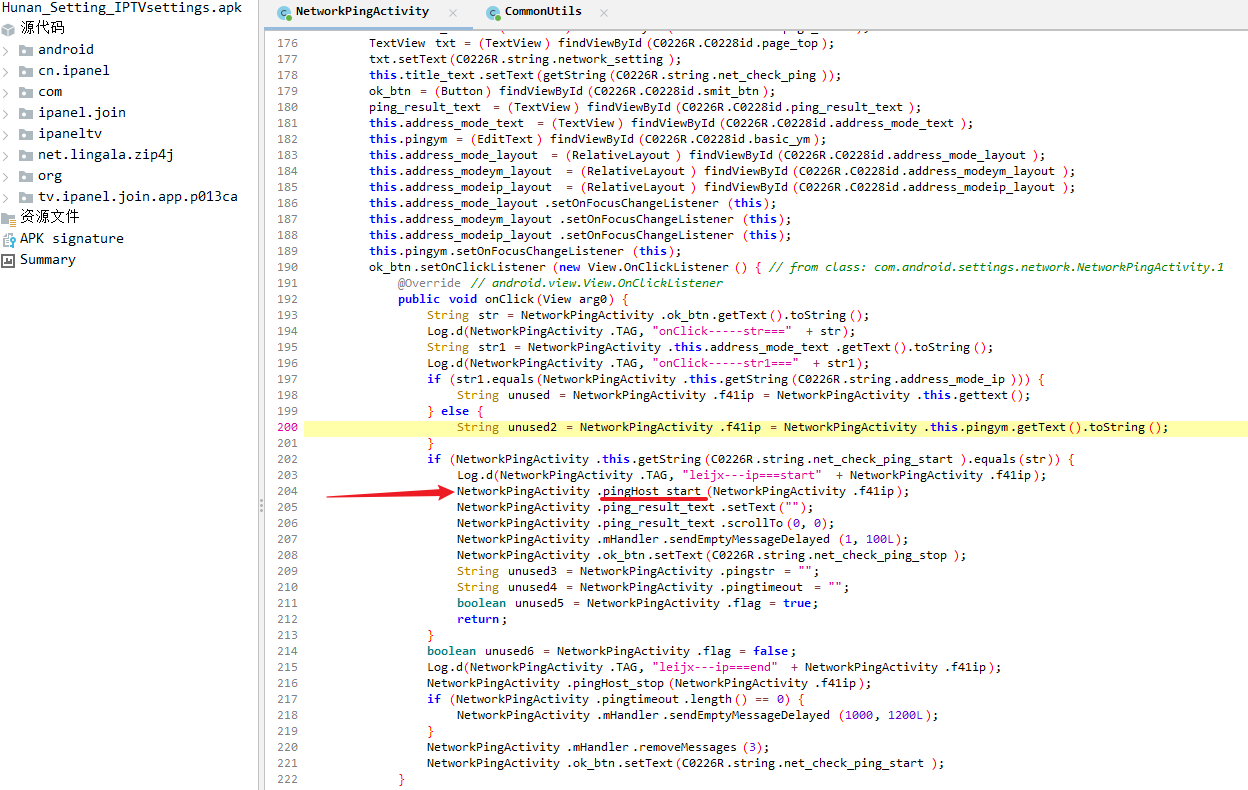

（1）NetworkPingActivity：接收输入域名


（2）NetworkPingActivity：拼接命令

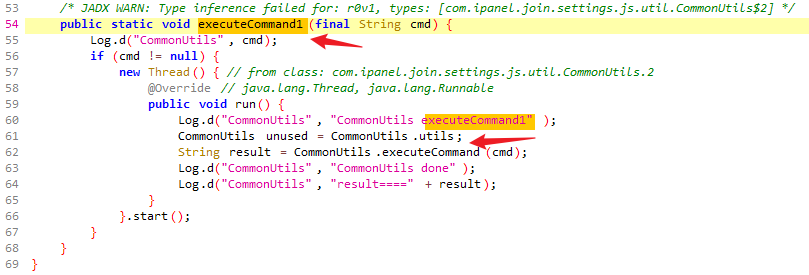

（3）CommonUtils：调用Java方法executeCommand1

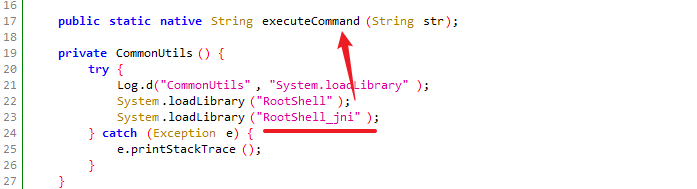

（4）CommonUtils：调用libRootShell_jni.so导出函数executeCommand

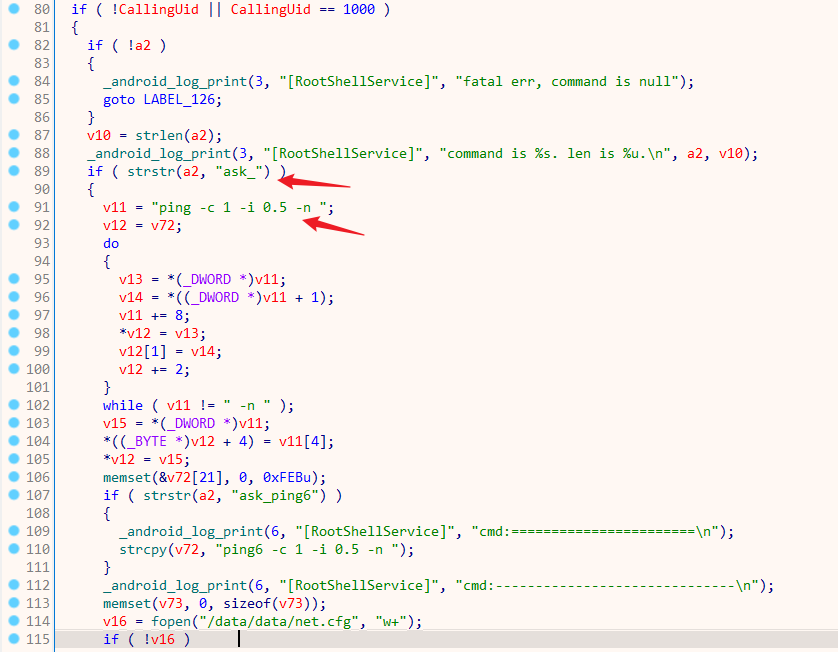

（5）libRootShellService.so导出函数android::RootShellService::executeCommand
